操作角度

約±20º (XY 軸); ±30º (Z軸)

操作方式

帶彈簧復位

操作壓力（注）

約3N～6N

極限操作力

300N

預期機械壽命

約5,000,000

工作溫度

-30℃~+70℃

儲存溫度

-40℃~+85℃

質量

約160g

防護等級

IP65

工作電壓

5V±10%；9~36V；15~30V

輸出信號

0~100% / 10～90%Vcc；0~5V；0~10V

工作電流（無負載）

<22mA（XY雙軸） / <33mA（XYZ三軸）；<25mA；<25mA

負載電阻

>100KΩ；>100KΩ；>100KΩ

始末端輸出偏差

<2%·Vcc；<50mV；<50mV

獨立線性公差

±3%

分辨率

4096

介質耐壓

1 min (500V.A.C.)

絕緣電阻

>1000MΩ (500V.D.C.)

過壓保護

<20V.D.C.

反接保護

<-10V.D.C.

中位輸出電壓

2.5V±0.1V

輸出電壓線性誤差

<±0.2V

EMS

10V/m (80MHz~1GHz 1KHz 80%)

線色

紅色；黑色；白色；黃色；灰色；綠色；綠色

名稱

5V；0V；Xout ；Yout；Zout；開關端1；開關端2

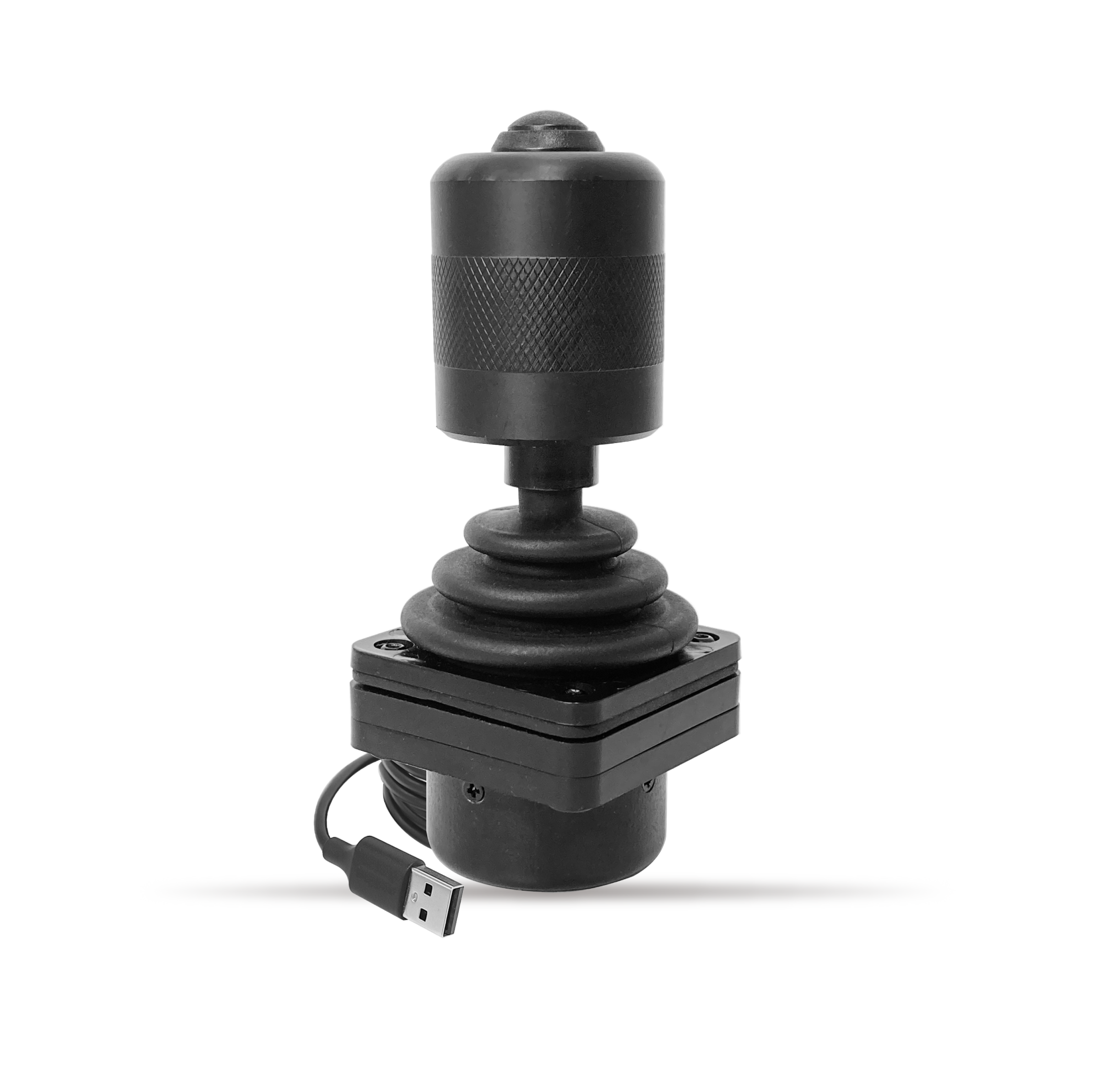

工作電壓

5V from USB

工作電流（無負載）

40mA

軸數

最多可滿足X Y Z 3軸

按鈕開關數

把手上可帶0~2個按鈕開關

EMC

10 V/m (80 Mhz-1 GHz / 1 kHz 80 %)

特殊模擬量信號

15~30V輸入，4~20mA輸出；10V輸入，0-10V輸出 ；3.3V輸入，0-5V輸出 ；雙路模擬量、PWM信號

其他輸出信號

SSI、Modbus、無線通訊（LoRa）、其他數字信號和總線信號等

特殊把手

詳細見“其他可選把手”

其他特殊規格

帶客戶要求配置的接插件；帶保護模塊
